Mediile OT (tehnologie operațională) și CPS (sisteme ciber-fizice), inclusiv automatizarea industrială, energia și infrastructura critică, necesită niveluri ridicate de securitate, scalabilitate și eficiență în comunicațiile lor de rețea. O provocare majoră este asigurarea unui flux de trafic izolat, controlat și structurat între diferite segmente de rețea, permițând în același timp o comunicare fără întreruperi între mai multe VLAN-uri. Etichetarea VLAN dublă, cunoscută și sub denumirea de Q-in-Q, 802.1ad sau Q-in-Q tunneling, oferă o soluție eficientă prin încapsularea VLAN-urilor clienților într-un VLAN al furnizorului de servicii. Acest lucru menține segmentarea și asigură transmiterea fiabilă a datelor.
Înțelegerea etichetării VLAN duble (Q-in-Q)
Double VLAN încapsulează o etichetă VLAN în interiorul alteia, permițând organizațiilor să extindă VLAN-urile dincolo de granițele rețelei fără a interfera cu configurațiile VLAN interne. Această tehnică este deosebit de utilă în configurațiile industriale în care segmentarea rețelei este necesară pentru a izola sistemele de control, PLC-urile, mediile SCADA și datele operaționale.
Componente cheie ale etichetării VLAN duble:
- VLAN exterior (VLAN de servicii): Gestionat de furnizorul de servicii, acest VLAN facilitează transportul traficului prin infrastructura de rețea comună, asigurându-se că datele clienților rămân încapsulate și izolate.
- Inner VLAN (VLAN client): Eticheta VLAN originală atribuită de întreprindere. Aceasta rămâne intactă și este restaurată la destinație.
Prin utilizarea Q-in-Q, întreprinderile industriale își pot extinde eficient rețelele, păstrând în același timp integritatea VLAN și reducând complexitatea operațională.

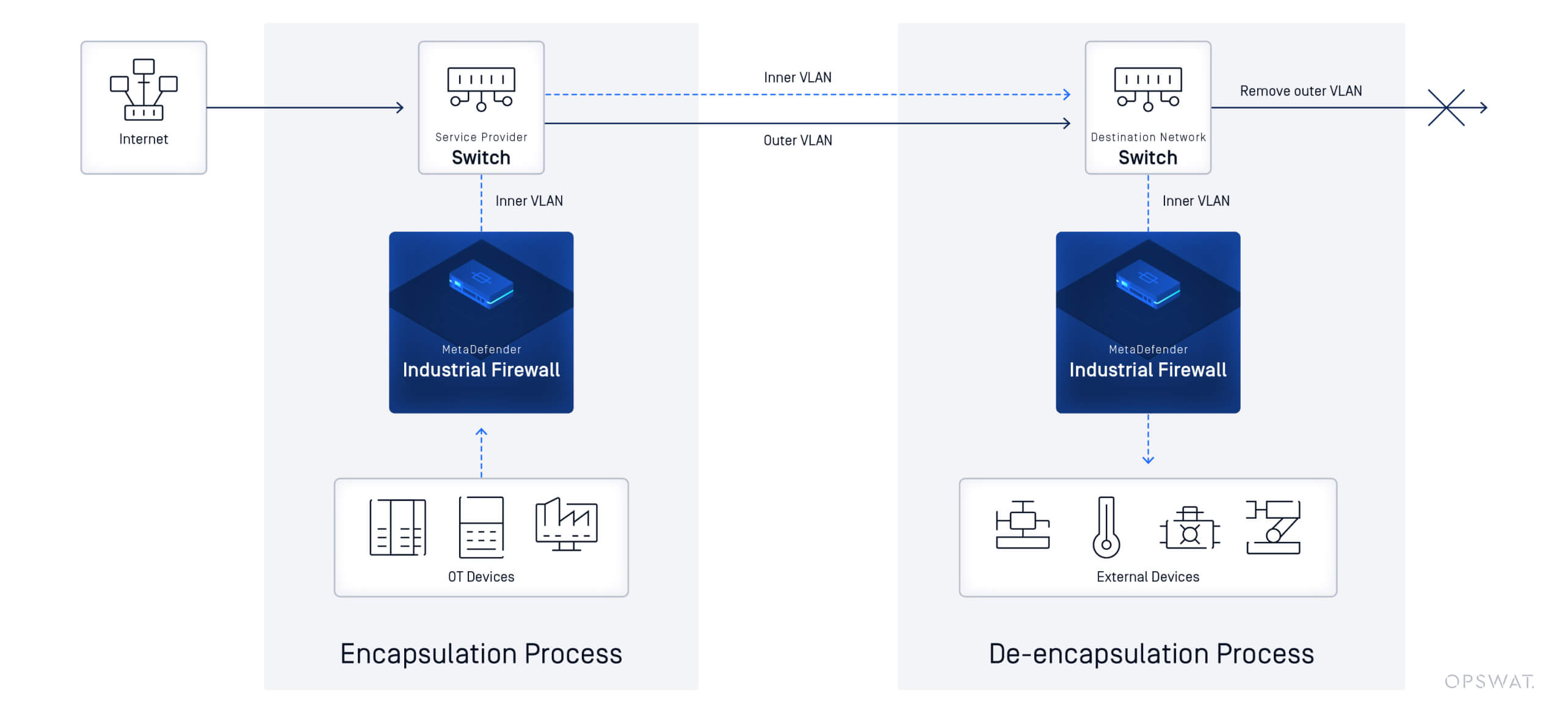

Cum funcționează etichetarea VLAN dublă în configurațiile Industrial
Acest flux de trafic structurat permite rețelelor industriale să extindă VLAN-urile în mai multe locații, păstrând în același timp fiecare segment gestionabil.
Avantajele VLAN dublu (Q-in-Q) în rețelele OT
Segregarea traficului
Double VLAN permite segregarea traficului între diferite părți ale unei rețele OT. Acest lucru asigură că traficul de control critic de la PLC-uri rămâne izolat de alt trafic neesențial, îmbunătățind fiabilitatea și minimizând interferențele.
Scalabilitate
Pe măsură ce rețelele OT se extind, Q-in-Q oferă o soluție pentru gestionarea eficientă a unui număr tot mai mare de VLAN-uri. Aceasta previne epuizarea ID-urilor VLAN, ceea ce este deosebit de benefic pentru instalațiile industriale mari cu mai multe PLC-uri și sisteme de control.
Securitate
Prin izolarea diferitelor VLAN-uri în cadrul unei rețele industriale, Q-in-Q poate îmbunătăți și simplifica anumite controale de securitate ale rețelei. Cu toate acestea, VLAN-urile nu sunt o soluție de securitate completă. Ele sunt relativ ușor de eludat folosind tehnici precum saltul VLAN.
Gestionarea simplificată a rețelei
Q-in-Q permite crearea unei ierarhii VLAN structurate în rețelele industriale. Acest lucru simplifică configurarea rețelei, reduce complexitatea operațională și face depanarea mai eficientă.
Independența furnizorului
Ca parte a standardului IEEE 802.1Q (2011) adoptat pe scară largă, Q-in-Q este acceptat de mai mulți furnizori de rețele. Acest lucru permite operatorilor industriali să integreze diferite echipamente hardware și să mențină segmentarea și gestionarea uniformă a traficului.
Cazuri de utilizare pentru etichetarea VLAN dublă (Q-n-Q) în mediile OT
- Bridging pentru furnizorii de servicii: Q-in-Q permite comunicarea între diferite site-uri industriale prin extinderea VPN-urilor de nivel 2 prin rețele OT la scară largă.
- AutomatizareIndustrial : Uzinele de producție și rețelele energetice utilizează Q-in-Q pentru a separa traficul între dispozitivele de automatizare și sistemele de control, asigurând o funcționare fără întreruperi.
- Rețele inteligente: Q-in-Q ajută la gestionarea traficului între substații și centrele de control, menținând comunicarea eficientă în implementările de rețele inteligente.
- BMS (Building Management Systems): Campusurile Industrial utilizează Q-in-Q pentru a izola traficul pentru sistemele HVAC, de iluminat și de securitate, asigurând funcționarea corespunzătoare.
- Sisteme de transport: Q-in-Q suportă transmiterea de date prin diverse rețele de transport, inclusiv sisteme de control feroviar, asigurând operațiuni neîntrerupte.

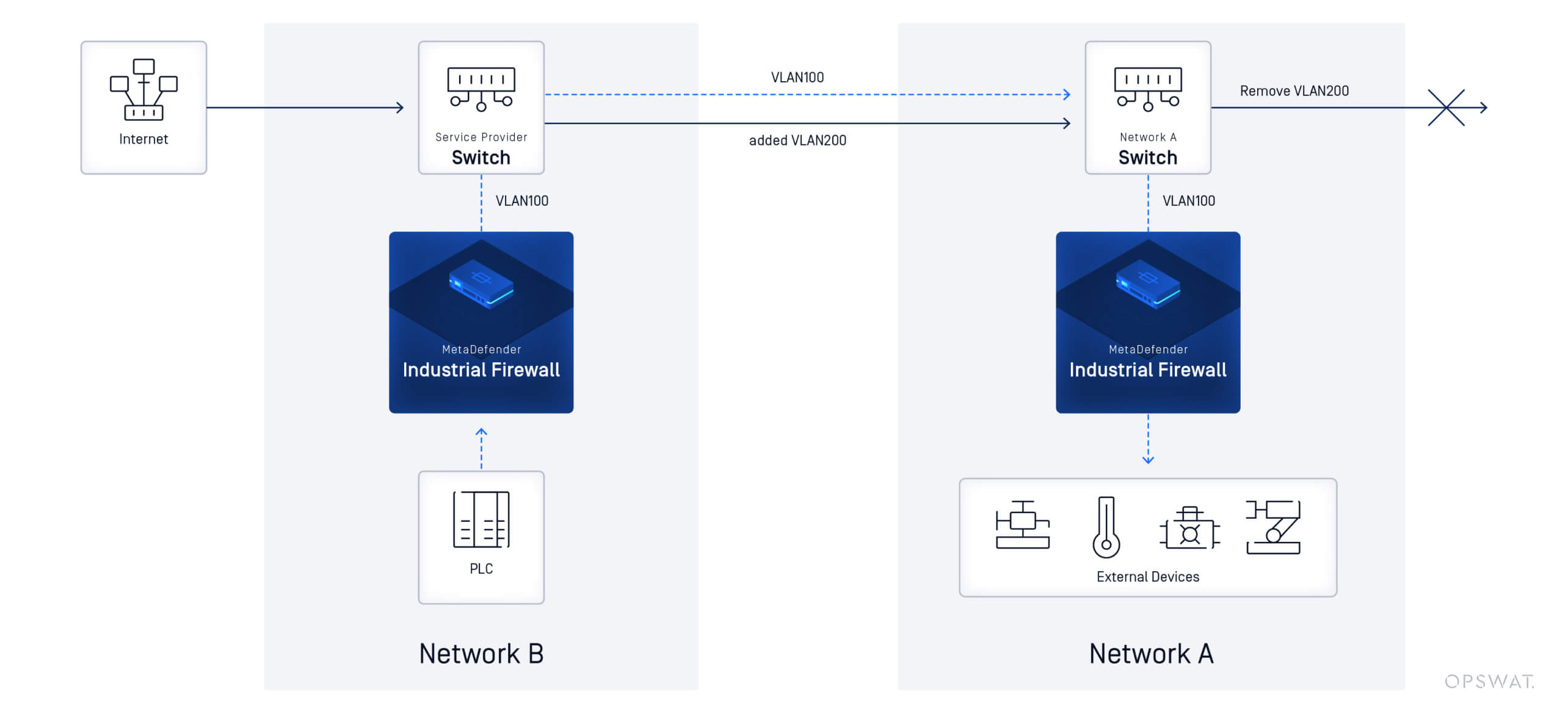

Exemplu de topologie a rețelei
Luați în considerare o fabrică cu următoarea configurație:
1. Dispozitive: PLC (server),Firewall Industrial și clienți în rețeaua B.
2. Segmentarea rețelei:
- Rețeaua A: VLAN 100 (PLC se află aici) - 192.168.10.0/24
- Rețeaua B: VLAN 200.100 (HMI sau dispozitiv extern) - 10.10.10.0/24
- FirewallIndustrial : Interfețe în ambele rețele, traducând traficul între ele.
3. Fluxul de trafic:
- Dispozitivele din Rețeaua B trimit trafic etichetat cu VLAN 100.
- Firewall-ul sau comutatorul furnizorului de servicii adaugă o etichetă VLAN externă (VLAN 200).
- Pachetul traversează rețeaua păstrând intactă separarea VLAN.
- La atingerea Rețelei A, eticheta VLAN exterioară este eliminată, restabilind VLAN 100.
- PLC-ul poate comunica acum cu dispozitive externe fără modificări VLAN interne.
Concluzie
Etichetarea VLAN dublă este o tehnică puternică pentru organizațiile care necesită scalabilitate VLAN, izolare și transfer de date pe infrastructuri partajate. În mediile industriale și OT, Q-in-Q asigură un management VLAN transparent și eficient, permițând soluții de rețea flexibile și rentabile.
Industrial Firewall™
Deblocați comunicarea OT/ICS sigură și segmentată cu Q-in-Q - fără a sacrifica performanța. Descoperiți cum MetaDefender Industrial Firewall vă poate consolida rețeaua industrială.
Întrebări frecvente (FAQ)
Q:Ce este etichetarea VLAN dublă (Q-n-Q)?
R: Etichetarea VLAN dublă, cunoscută și sub numele de Q-in-Q, încapsulează o etichetă VLAN în interiorul alteia pentru a extinde VLAN-urile în rețele, păstrând în același timp segmentarea. Aceasta este deosebit de utilă în mediile industriale în care segmentarea rețelei este esențială pentru izolarea sistemelor de control, a PLC-urilor, a mediilor SCADA și a datelor operaționale.
Q:Cât de Secure sunt VLANS?
R: VLAN-urile pot îmbunătăți securitatea rețelei prin segmentarea logică a traficului și limitarea domeniilor de difuzare, ceea ce contribuie la reducerea riscului de acces neautorizat între segmente. Cu toate acestea, VLAN-urile nu sunt în mod inerent sigure. Acestea necesită o configurare atentă pentru a preveni în mod eficient atacuri precum saltul VLAN sau accesul neautorizat.
Q:Ce este saltul VLAN?
R: Saltul VLAN este o vulnerabilitate de securitate a rețelei în care un atacator exploatează punctele slabe pentru a obține acces neautorizat la un VLAN și apoi trece la altele din aceeași rețea. VLAN-urile sunt menite să îmbunătățească securitatea și performanța prin izolarea traficului între segmente diferite. Saltul de VLAN subminează această separare, permițând atacatorilor să ocolească controalele și, eventual, să acceseze sisteme și date sensibile care ar trebui să rămână protejate și izolate.
